Virus atavique en
sommeil depuis longtemps, activé à l'école des ART
& METIERS de Chalons-sur-Marne et réveillé sérieusement
par la fête du fer de Plélan 2004.
l'enclume
Coût
: 0,00 €, tout ce qui suit est en matériel de récupération,
principalement "trottoirs de veille de monstres".
Forge à
charbon d'inspiration médiévale
Bati
de soufflet en bois de lit IKEA (qui continue ainsi à produire des
soupirs !). Peau de soufflet en toile cirée de fond de tente de
camping (en attendant le cuir). Joints de clapets en cuir de canapé
du trottoir. Buse en cuivre de plomberie et tuyau de chauffage central.
Foyer et support en briques de four à chaux et vieux piquets de
cloture.
Détails
de construction :
Plan
->

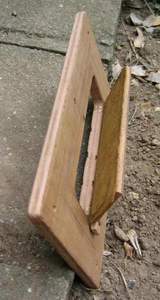

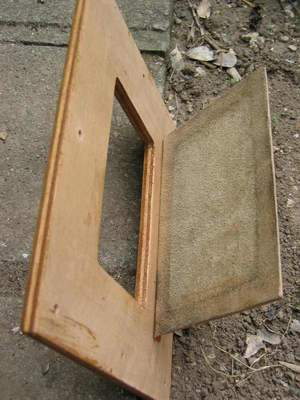

Clapet
d'admission du soufflet

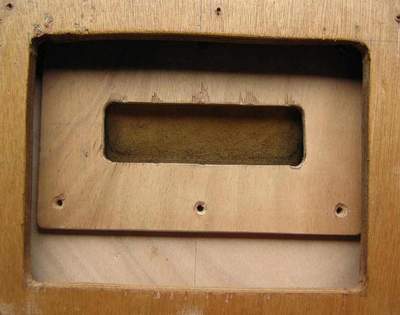

Clapet
soufflet
/ réservoir
Fours a gaz
Briques
libres disposées à la demande pour adaptation à la
pièce à chauffer. Un grand volume est inutile et coûteux
en énergie car 90 % des pièces à réaliser ont
une petite section et ne nécessitent qu'un chauffage localisé
sur une faible longueur.
En
briques de silice, performant mais fragile
en
briques de poterie, robuste
Brûleurs
| AVERTISSEMENT
IMPORTANT :
L'utilisation
de gaz combustibles est très dangereuse et présente des risques
importants pour les personnes et les biens. Les matériels présentés
ci-dessous sont des prototypes réalisés par l'auteur à
ses risques et périls. Il est formellement déconseillé
de réaliser soi même un brûleur à gaz. L'auteur
dégage toute responsabilité en cas de sinistre survenant
suite à la réalisation de brûleurs identiques ou inspirés
de ceux décrits ici. |
Description

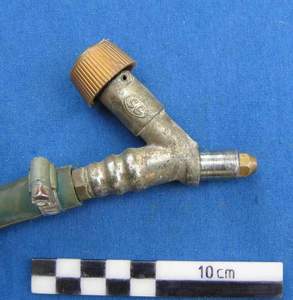

- Le brûleur est alimenté en gaz butane par l'intermédiaire
d'un détendeur dont la pression détendue a été
augmentée par détarage pour permettre un débit de
gaz plus important et d'un robinet suivi d'un injecteur prélevé
sur un réchaud "à lessiveuse". L'ouverture et la fermeture
de l'arrivée de gaz ainsi que le réglage de la puissance
de chauffe se fait à l'aide du robinet progressif par modification
du débit de gaz injecté.
Performances
-
Il semble que le brûleur 3/4 " dégage plus de chaleur que
le 1/2 " à débit de gaz égal. Il est donc plus intéressant
d'utiliser un 3/4 ".
A
propos de la mesure de la pression du gaz - Les utilisateurs, indiquent
souvent des valeurs de pression pour caractériser leurs brûleurs.
La connaissance de la valeur de la pression et donc l'utilisation d'un
manomètre indicateur est inutile puisqu'elle n'a pas de sens pour
faire des comparaison entre brûleurs car elle chute en fonction de
la caractéristique de débit de la partie du circuit situé
en aval du détendeur, variable d'une réalisation à
l'autre.

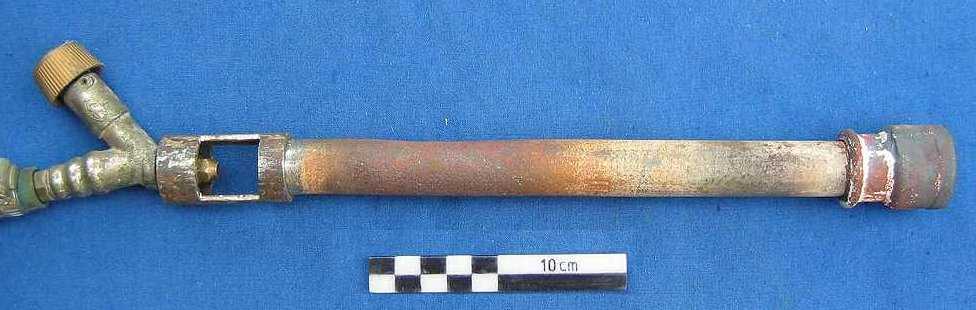

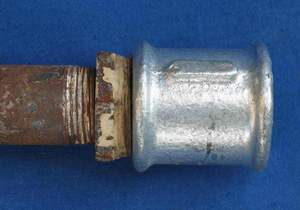

Modèle
1/2 " ou 15 x 21 Plan
->

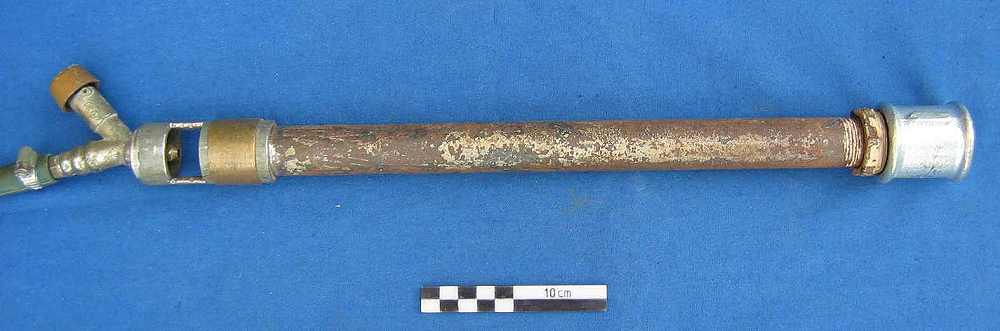

Modèle
3/4 " ou 21 x 27 Plan
->

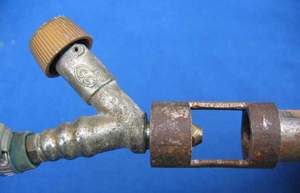

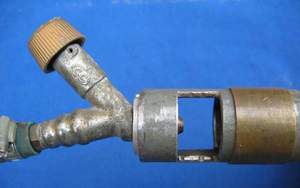

La
bague en laiton destinée à régler l'admission d'air
est disposée admission maxi. D'ailleurs elle ne sert pas.
